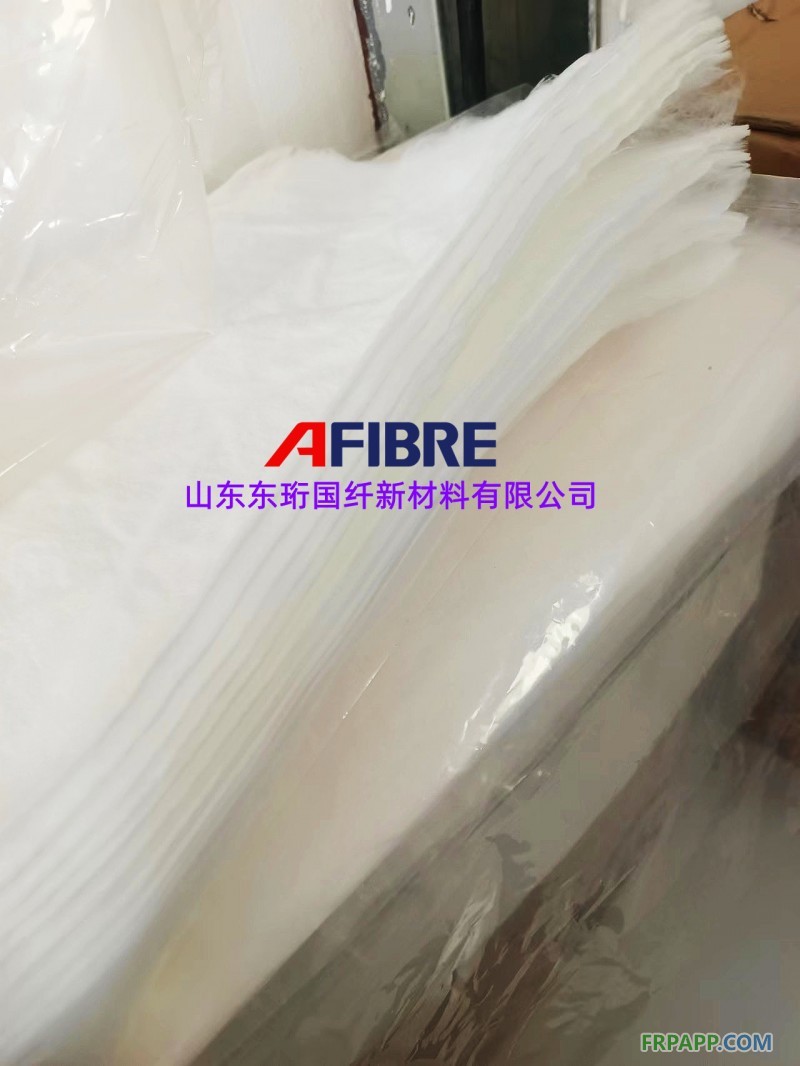

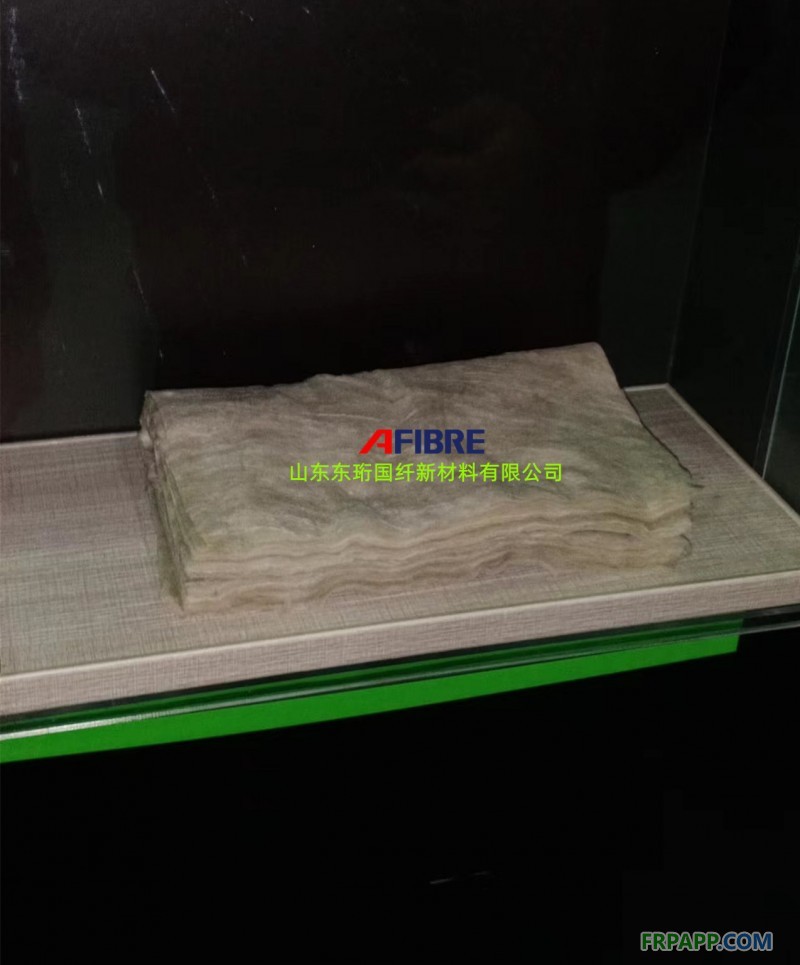

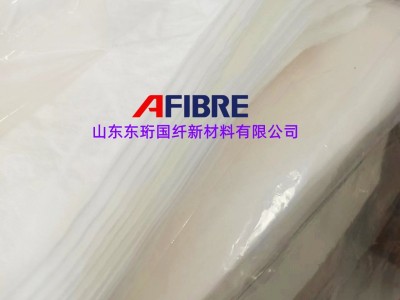

產(chǎn)品性能參數(shù)

產(chǎn)品特性

 1   耐高低溫性能優(yōu)異        α-Al2O3纖維使用溫度高達(dá)1400℃-1800℃；在液氮（-196℃）處理24h,強(qiáng)度未降低。

2   耐酸堿                 10%堿液浸泡24h收纖維強(qiáng)度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h

強(qiáng)度保留率：Hcl--96%；H2SO4--95%；HNO3--96%；H3PO4--95%。

3   無(wú)渣球                 我司纖維無(wú)渣球（≥45μm），使得纖維強(qiáng)度有了一定幅度的提升，同時(shí)由于纖維的保溫和耐火性與渣球含量成反比，渣球含量越低，隔熱和耐火性能越高。

4   電性質(zhì)及電絕緣性優(yōu)異   氧化鋁纖維的電阻隨著溫度的升高而降低，在600℃以上，電阻基本趨于穩(wěn)定，氧化鋁纖維的介電常數(shù)和介電損耗在高溫下基本穩(wěn)定，適合做高溫透波材料。

5   柔韌性優(yōu)異             纖維的柔韌性很高，在進(jìn)行針刺的過(guò)程中不易斷裂，是一種非常適合針刺的產(chǎn)品。

6   設(shè)計(jì)性較強(qiáng)             通過(guò)調(diào)控化學(xué)成分和熱處理工藝，可以獲得不同性能的產(chǎn)品，滿足不同的應(yīng)用需求。

產(chǎn)品性能檢測(cè)

理化性能測(cè)試

72型氧化鋁短纖維化學(xué)成分：Al2O3含量為72%-75%，SiO2含量為25%-28%，其他雜質(zhì)Fe、Na等含量＜0.5%，在顯微鏡下可

觀觀察到纖維直徑均勻，無(wú)渣球，纖維直徑可穩(wěn)定控制在5-7μm，單絲強(qiáng)度≥1000Mpa,各項(xiàng)指標(biāo)均可達(dá)到國(guó)際先進(jìn)水平。

X射線衍射分析測(cè)試

微觀結(jié)構(gòu)：掃描電鏡下觀測(cè)到氧化鋁短纖維表面光滑致密，無(wú)孔洞和裂紋，說(shuō)明纖維內(nèi)部結(jié)合致密，沒有明顯的晶界存在。
