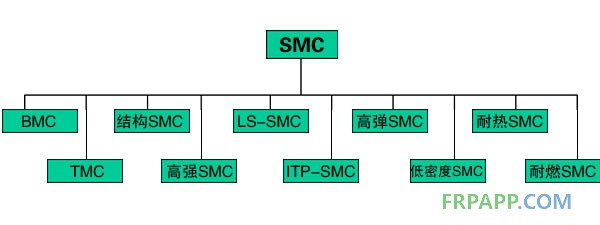

BMC（Bulk Molding Compound）,塊狀模塑料，纖維含量較低，纖維長度較短，填料含量較大，強度比SMC低，適用于制造小型制品；

TMC（Thick Molding Compound）,厚片狀模塑料，SMC一般厚度為6.3mm，TMC厚度可達50.8mm。減少聚乙烯薄膜的用量，降低成本，應用更廣泛；

結構SMC按纖維形態(tài)與分布不同可分為SMC－R（纖維不規(guī)則分布）、SMC－C（連續(xù)纖維單向分布）、SMC－D（不連續(xù)纖維定向分布）以及SMC－C/R、SMC－D/R。纖維含量在30％～70％，樹脂采用高反應性的間苯二甲酸聚酯樹脂。

高強SMC是美國PPG公司最先發(fā)展的高強模塑料。
HMC是一種少加或不加填料，短切纖維含量達60％～80％，玻璃纖維定向分布，樹脂含量在35％以下的片狀模塑料，具有極好的流動性和成型表面，其制品強度是普通SMC制品的3倍。
XMC是一種含有70％～80％定向連續(xù)玻璃纖維，20％～30％聚酯樹脂，加適量或不加填料的片狀模塑料。玻璃纖維以一定角度交叉布置，標準粗紗角度為82°。其制品在一定方向的強度是鋼材的4倍，而質量是鋼材的1/2。

LS-SMC低收縮SMC（Low Shrinkage SMC），采用低收縮樹脂或加入熱塑性低收縮添加劑制造，成品收縮可趨于零，適于制造尺寸精度高和表面光潔度高的制品

ITP-SMC滲透增稠片狀模塑料（Interpeneterating Thicking Process  SMC ）,制品具有高度剛性、耐沖擊性、尺寸穩(wěn)定性。
