4.3　測試過程
　　試驗分兩階段進行：
　　第一階段，雷達天線罩加載至1MPa后先卸載至0.1MPa，然后緩慢加載至4.5MPa后保持120分鐘，然后卸載至0。
　　第二階段，由0再次加載至1MPa后卸載至0.1MPa，然后繼續加載至5.0MPa，緩慢減壓至2.0MPa。
　　雷達天線罩靜水耐壓試驗常規試驗的壓力-時間曲線如圖9所示。

4.4　試驗結果

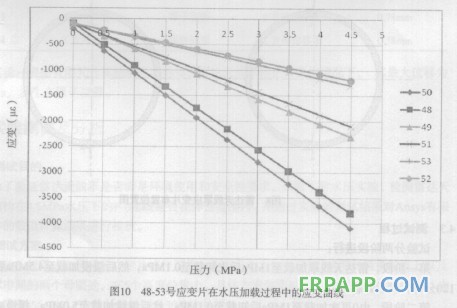

　　測試過程中通過應變片的數據采集，我們對產品的應變進行了分析，測得了不同應變片隨水壓變化的應變曲線。根據采取的數據，下圖圖10是48-53號應變片的水壓-應變曲線，也是產品發生最大應變的一組數據。

對試驗數據進行分析，應變片50#在4.5MPa水壓下應變值為4078με。其對應的位置為B截面，即雷達罩側壁。根據有限元的分析結果在罩壁側面發生的最大應變?yōu)?524με，Ansys有限元的應變結果如圖11所示。即發生應力最大的地方為側面中間部位，罩子在這個部位容易發生破壞失效。

5　結　論

本文從耐深水壓雷達天線罩的有限元分析和水壓實驗結果進行了分析和比對，從實驗的結果上看，產品在4.5MPa：水壓下靜止120分鐘卸載后無破壞，應變儀測得的水壓．應變曲線線性變化，在材料的彈性變形范圍內。并且50號應變儀的最大變形為4078με，和有限元的計算結果最大變形為4524με誤差僅10％。這也從實驗結果驗證了有限元分析結果的可靠性，為同類產品的結構分析提供借鑒和實驗驗收方案。
