213防火涂料最優(yōu)配方
    在前期預(yù)備試驗(yàn)的基礎(chǔ)上,根據(jù)正交試驗(yàn)結(jié)果,確定了酚醛改性丙烯酸樹脂飾面防火涂料的最優(yōu)配方,見表4。

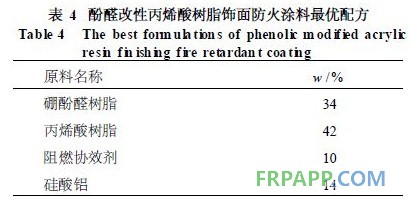

          表4 酚醛改性丙烯酸樹脂飾面防火涂料最優(yōu)配方

涂料平均耐燃時(shí)間為43min,遠(yuǎn)遠(yuǎn)超過(guò)了國(guó)家標(biāo)準(zhǔn)中耐燃15min的要求。同時(shí),通過(guò)與其他防火涂料耐燃時(shí)間的比較實(shí)驗(yàn)表明,該酚醛改性丙烯酸樹脂飾面防火涂料的防火性能明顯優(yōu)越,說(shuō)明該配方是確實(shí)可行的。
214涂料理化性能和防火性能評(píng)價(jià)
    根據(jù)GB12441—2005規(guī)定的方法檢測(cè)了防火涂料的理化性能,通過(guò)模擬大板燃燒法檢測(cè)了涂料的防火性能,并與國(guó)家標(biāo)準(zhǔn)所規(guī)定的指標(biāo)進(jìn)行了比較,實(shí)驗(yàn)結(jié)果見表5。

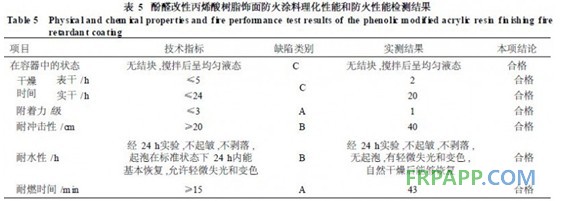

            表5 酚醛改性丙烯酸樹脂飾面防火涂料理化性能和防火性能檢測(cè)結(jié)果

從表5可知,酚醛改性丙烯酸樹脂飾面防火涂料的各項(xiàng)理化性能和防火性能指標(biāo)均已達(dá)到或超過(guò)國(guó)家標(biāo)準(zhǔn)的要求,附著力能夠達(dá)到1級(jí),耐沖擊性40cm,耐燃時(shí)間43min,明顯優(yōu)于市場(chǎng)上的同類產(chǎn)品。
       該涂料施工簡(jiǎn)便,涂層粘結(jié)強(qiáng)度大,對(duì)底材的處理要求不高;涂層實(shí)干后,漆膜光滑透明,呈淺黃色,色澤飽滿,光澤好,對(duì)木質(zhì)基底具有很好的裝飾效果;涂層附著力強(qiáng),耐水性好,是一種綜合性能優(yōu)越的防火涂料,而且其原料充足,價(jià)格低廉,具有很好的開發(fā)前景。
       3結(jié)語(yǔ)
      (1)幾種常用酚醛樹脂中,以硼酚醛樹脂改性丙烯酸樹脂的防火性能最佳,耐燃時(shí)間20min。
      (2)各因素對(duì)耐燃時(shí)間的影響程度為:硅酸鋁>阻燃協(xié)效劑>酚醛樹脂。
      (3)涂料各組分最佳用量為:硼酚醛樹脂34%、丙烯酸樹脂42%、阻燃協(xié)效劑10%、硅酸鋁14%。
      (4)涂料的各項(xiàng)理化性能指標(biāo)均已達(dá)到或超過(guò)國(guó)家標(biāo)準(zhǔn)的要求,附著力達(dá)到1級(jí),耐沖擊性40cm,耐燃時(shí)間43min。
