用平板玻璃成分生產(chǎn)玻璃纖維，由于堿金屬氧化物含量太高，這種纖維與其紡織品在潮濕空氣中存放時(shí)間長(zhǎng)些，就很快喪失強(qiáng)度而毫無(wú)使用價(jià)值。1964年我國(guó)的C玻璃5號(hào)成分投入工業(yè)生產(chǎn)，它具有相當(dāng)好的化學(xué)穩(wěn)定性，至今仍在我國(guó)玻璃纖維生產(chǎn)中占有較大比重。
同大多數(shù)鈉鈣硅酸鹽玻璃(如平板玻璃、器皿玻璃和瓶罐玻璃)一樣，C玻璃的主要成分是Na2O、CaO和SiO2，是在Na2O一CaO—SiO2三元系統(tǒng)基礎(chǔ)上發(fā)展起來(lái)的。它在圖1中析晶能力小的PQ相界線附近，具有實(shí)用意義的玻璃成分區(qū)域是：Na2O12%～18% ，CaO 6%～16% ，SiO2 63%～82% 。SiO2含量增加時(shí)，容易形成磷石英和方石英等析晶。CaO增加時(shí)。容易出現(xiàn)硅灰石析晶。Na2O含量增加時(shí)，容易形成Na2O·3CaO·6SiO2失透石析品。C玻璃5號(hào) 原始組成點(diǎn)位于Q點(diǎn)附近。此外，還運(yùn)用了3項(xiàng)規(guī)律，才形成5號(hào) 成分，即：
① 玻璃中CaO+Na2O=26%，因?yàn)檫@時(shí)構(gòu)成的玻璃的析晶速度最慢，最不容易發(fā)生析晶；
② 玻璃中Na2O含量不宜超過(guò)13%，否則其耐水能力急劇惡化，化學(xué)穩(wěn)定性很差；
③ 玻璃中以適量的MgO代替CaO(一般小于5%)，A12O3代替SiO2(一般小于4%)，會(huì)降低析晶能力。

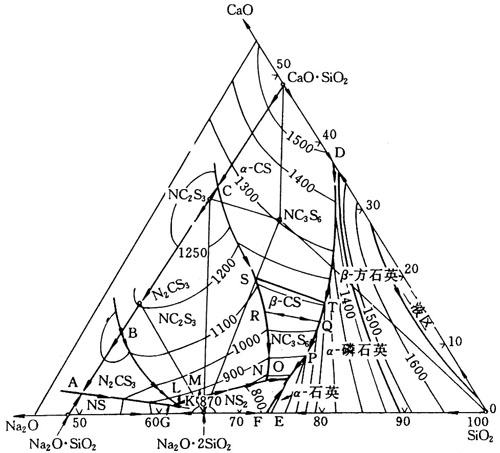

圖1 Na2O—CaO—SiO2系統(tǒng)的高SiO3部分組圖
目前使用的C玻璃5號(hào)成分[(質(zhì)量)％]是：
SiO2 67.3 CaO 9.5
Al2O3 7.0 MgO 4.2
Fe2O3 ＜0.5 Na2O 12.0
玻璃中Al2O3 從3% 漸漸增高到8%，并取代SiO2時(shí)，析晶上限溫度提高60℃，而纖維的耐水性能也提高50%；
Al2O3 含量在7% 時(shí)波動(dòng)正負(fù)1% 時(shí)，拉絲溫度變動(dòng)正負(fù)10C；
CaO從9.5% 提高到12.5% 代替SiO2時(shí)，顯著降低纖維成形溫度，每1% CaO代替SiO2，溫度降低20℃，但同時(shí)卻使析晶上限溫度提高30℃；
用K2O代替Na2O時(shí)，每取代1%，拉絲溫度提高12℃，析晶上限溫度增高5℃，纖維的耐水性可顯著提高；
少量Fe2O3(＜0.5%)的引入，對(duì)析晶上限溫度和纖維耐水性無(wú)影響，拉絲溫度可降低10～15℃。
曾研究過(guò)在C玻璃5號(hào)中用B2O3代替部分Al2O3 的影響，發(fā)現(xiàn)用2% B2O3代替Al2O3 時(shí)，拉絲溫度降低40—50℃，析晶上限溫度相應(yīng)降低30℃。
C玻璃5號(hào) 的熔制溫度為1530℃左右，拉絲溫度1180～1200℃，粘度0.1Pa·s的溫度為1238℃，比析晶上限溫度(1140℃)高98℃，滿足拉絲工藝要求。C玻璃纖維有較高的強(qiáng)度，單絲強(qiáng)度2646MPa。在相對(duì)濕度100%氣氛下存放128d，單絲強(qiáng)度只降低21%，略比E玻璃的大(E玻璃單絲在此條件下只降低16%)。C玻璃布在室內(nèi)存放11年，強(qiáng)度保留90% 左右，在南京地區(qū)室外曝置3年，強(qiáng)度保留20%，這些指標(biāo)都與E玻璃的不相上下，證明C玻璃纖維具有良好的抗老化性能。C玻璃有較好的耐水性，5000cm2表面積的C纖維在250ml蒸餾水中煮沸3h，失重25.76mg，析堿量9.9mg Na2O，屬二級(jí)水解級(jí)以上。
生產(chǎn)C玻璃5號(hào)的主要原料有石英砂、鈉長(zhǎng)石、石灰石、白云石和純堿。除純堿是化工原料外，其它原料來(lái)源豐富，價(jià)格便宜，但是要求品位穩(wěn)定，并且?guī)说挠泻﹄s質(zhì)要少(如Fe2O3、TiO2量不允許超過(guò)規(guī)定)。純堿以用顆粒堿(又稱重堿)為好，它有利于配合料混合均勻，減輕投料時(shí)的飛揚(yáng)損失，從而減輕對(duì)熔窯和蓄熱室的耐火材料的侵蝕。
C玻璃5號(hào) 纖維不適合作電氣絕緣材料，它在其它強(qiáng)度要求不高的應(yīng)用領(lǐng)域獲得了廣泛使用。
魯ICP備2021047099號(hào)
